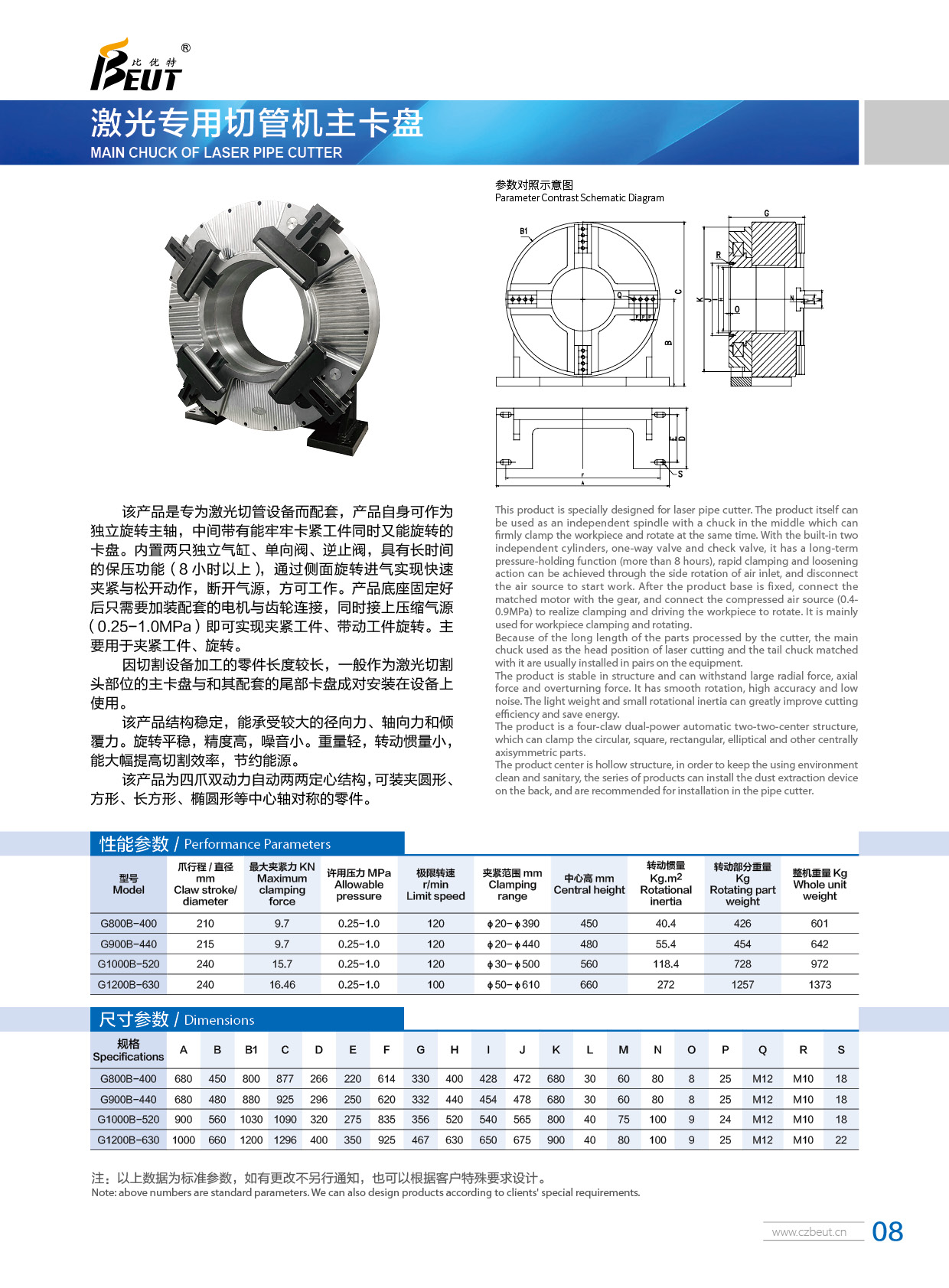

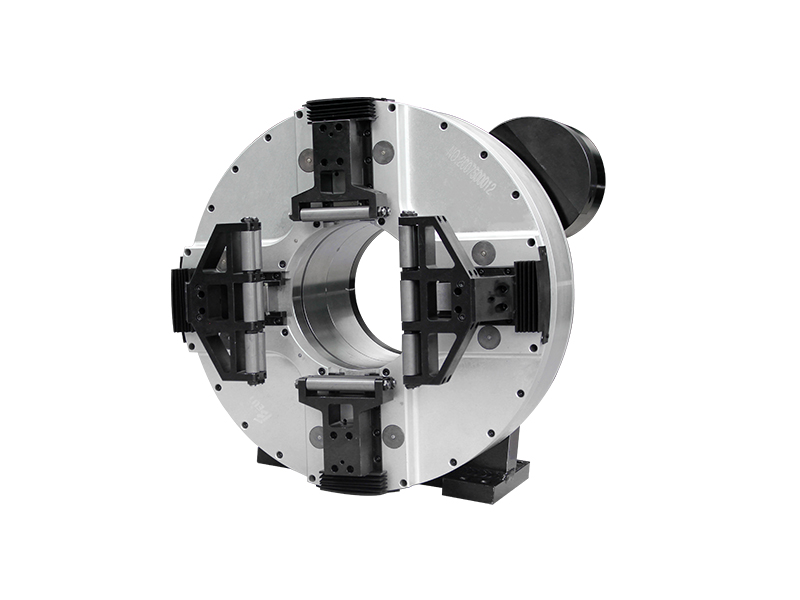

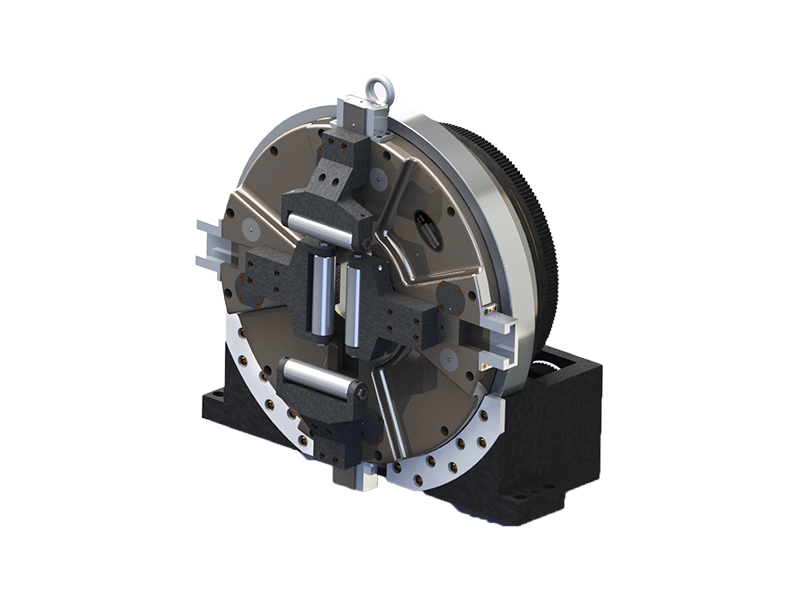

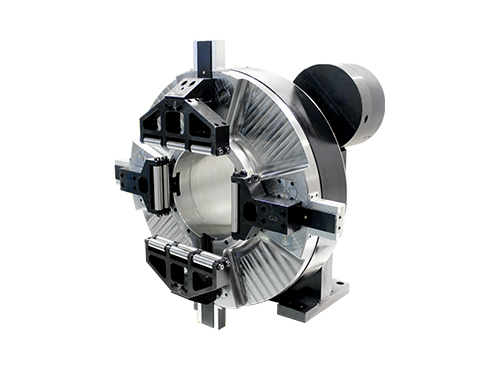

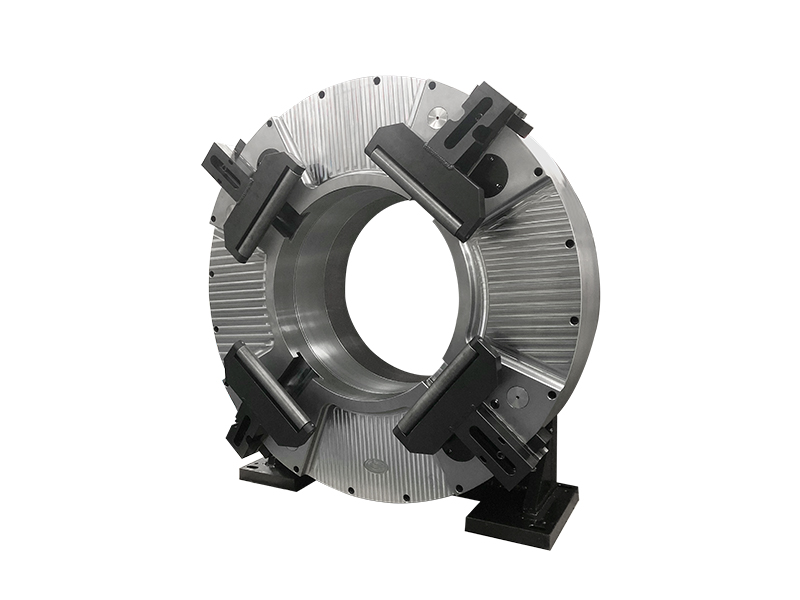

產品簡介
該產品是專為激光切管設備而配套，產品自身可作為獨立旋轉主軸，中間帶有能牢牢卡緊工件同時又能旋轉的卡盤。內置兩只獨立氣缸、單向閥、逆止閥，具有長時間的保壓功能（8小時以上），通過側面旋轉進氣實現快速夾緊與松開動作，斷開氣源，方可工作。產品底座固定好后只需要加裝配套的電機與齒輪連接，同時接上壓縮氣源（0.25-1.0Mpa）即可實現夾緊工件、帶動工件旋轉。主要用于夾緊工件、旋轉。
因切割設備加工的零件長度較長，一般作為激光切割頭部位的主卡盤與其配套的尾部卡盤成對安裝在設備上使用。該產品結構穩定，能承受較大的徑向力、軸向力和傾覆力。旋轉平穩，精度高，噪音小。重量輕，轉動慣量小，能大幅提高切割效率，節約能源。
該產品為四爪雙動力自動兩兩定心結構，可裝夾圓形、方形、長方形、橢圓形等中xin軸對稱的零件。
應用范圍
激光專用切管機主卡盤適用于激光切管設備，旋轉切割圓管、方管、橢圓管等。
公司研發的激光卡盤廣泛適用于軍工行業、航空航天、紡織機械、醫療器械、健身器材、汽摩配件、激光切割、石油化工機械、農業機械、其他民用機械等領域。
產品規格
參數對照示意圖
性能參數
規格 | 爪行程t (直徑mm) | zui大夾緊力kN | 許用壓力 Mpa | 極限轉速r/min | 夾緊范圍mm | 中xin高mm | 轉動慣量 Kg.㎡ | 轉動部分重量Kg | 整機重量kg |
G800B-400 | 120 | 9.5 | 0.25-1.0 | 150 | 20-390 | 450 | 40.4 | 426 | 601 |
G900B-440 | 107.5 | 9.7 | 0.25-1.0 | 150 | 20-430 | 480 | 55.4 | 454 | 642 |
| G1000B-520 | 120 | 15.7 | 0.25-1.0 | 120 | 30-500 | 560 | 118.4 | 728 | 972 |
| G1200B-630 | 140 | 21.2 | 0.25-1.0 | 100 | 50-610 | 660 | 272 | 1257 | 1373 |
尺寸參數
規格 | A | B | B1 | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S |
G800B-400 | 680 | 450 | 800 | 877 | 266 | 220 | 614 | 330 | 400 | 428 | 472 | 680 | 30 | 60 | 80 | 8 | 25 | M12 | M10 | 18 |
G900B-440 | 680 | 480 | 880 | 925 | 296 | 250 | 620 | 332 | 440 | 454 | 478 | 680 | 30 | 60 | 80 | 8 | 25 | M12 | M10 | 18 |
| G1000B-520 | 900 | 560 | 1030 | 1090 | 320 | 275 | 835 | 356 | 520 | 540 | 565 | 800 | 40 | 75 | 100 | 9 | 24 | M12 | M10 | 18 |
| G1200B-630 | 1000 | 660 | 1200 | 1296 | 400 | 350 | 925 | 467 | 630 | 650 | 675 | 900 | 40 | 80 | 100 | 9 | 25 | M12 | M10 | 22 |
使用說明
用途及特點：
全系列激光切割雙動力四爪主軸夾座的研制是綜合我公司生產的前置氣動卡盤和其它有關氣動產品的特點，在多次的去劣存優后進行研究設計而成。具有結構簡單、安裝方便、適用性強、清潔耐用、夾持可靠、精度持久等特點?？蔀槠髽I(yè)提高作業效率、降低制造成本、減輕員工的勞動強度。本產品適用于專業切管機、管板一體機等夾持各管件零件，適宜各類圓管、方管、矩形管、橢圓管的切割加工，卡爪稍加改造便可切割各類形狀的管材。
使用要求：
1、日常工作之前，操作者應認真檢查卡爪的緊固螺釘是否緊固，氣源壓力是否正常，請使用清潔、穩定的壓縮空氣，氣壓控制在0.4～0.9MPa范圍內，需要選用承受壓力大于1.6MPa的氣管連接到產品上，氣管應遠離熱源和明火，否則將會(huì )對使用產生影響，給安全生產帶來隱患。
2、卡盤在使用過程中應對各處滑動面、摩擦面進行加油潤滑和保養工作，嚴格按照各加油點的提示進行加油保養，定期在三聯件的油罐內加油，并控制滴油的速度。
3、當卡盤的卡爪或滾輪需要調整時應在滑塊上安裝螺母座，利用螺栓進行微調，直至符合使用要求，調整完成后進行試裝夾，滑塊動作應靈活自如后才能進入工作狀態。
4、不可隨意改造卡盤，不當的改造會(huì )損壞卡盤導致無法正常使用。
5、卡盤長時間不用時，不能將工件繼續夾持在上面，防止卡盤變形影響精度。
6、每周做2-3次活動部位的清潔工作，每60天做一次卡盤的保養，并檢查零件的磨損情況，必要時更換零部件。
7、連接電器控制部分時注意電磁閥線圈電壓，接入合適電壓的電源。以免損毀電器裝置。
注意事項：
1、用戶在遵守產品運輸、保管、安裝、調整、保養和使用規則的條件下，如發現產品因制造質量問題不能正常工作時或在開箱時發現因包裝質量不良而發生損壞，附件與裝箱單不符，短缺零件等情況，從收貨日起一月內，請與我公司質量部聯系，發來信息時請注明產品型號、規格、編號和出廠日期。
2、產品應在0℃~40℃的環境內安裝和使用。
3、產品的安裝使用，要求用戶嚴格按說明書的規定進行，如有疑問或改進意見，請函告我公司質量部。
安全使用要求：
1、卡盤儲存地應采取有效的防雨、防潮的措施，并且通風良好。
2、包裝不得堆疊，定期檢查包裝狀態。
3、詳細閱讀安裝說明后，再進入安裝程序。
4、卡盤運轉時禁止按動夾緊、松開按鈕，必要時加裝防護罩。
5、安裝和拆卸卡盤時請關閉電源與氣源。
6、卡盤在使用過程中轉速不得超過規定的極限轉速。
7、非專業人員不得擅自拆卸卡盤主要結構件。
8、氣管安裝處禁止明火、熱源等設施靠近。
