DF系列新品發布—激光專用切管機全行程方孔卡盤
2022年01月21日 |
閱讀次數：3964分享到：
一、產品介紹
激光切管機在切割加工管件時，需要用卡盤將管件夾持固定住。而全行程卡盤一般為2組卡爪能夠分別開合，但在用于夾緊薄管或易碎管件時，其卡爪行程不容易控制，夾松會(huì )使管件掉落，夾緊時使加工管件夾扁或夾碎導致被加工管件報廢，針對這一問題，就此推出DF系列全行程方孔卡盤
——G620DF-245卡盤，下面就由小編來介紹一下這款方孔卡盤吧！

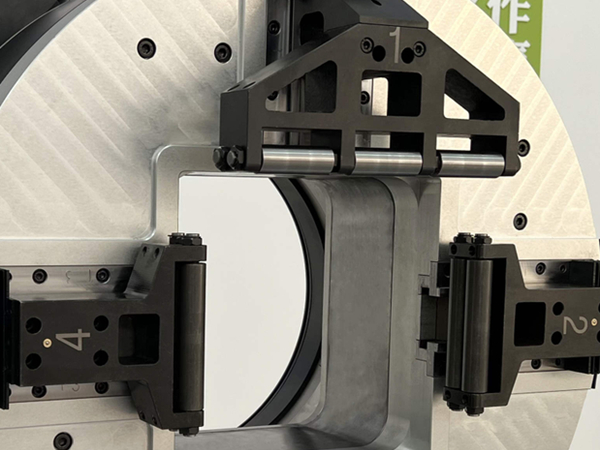

 |  | ![X9]RIX2NU9N`EIH6BLSSP(2_副本.jpg](/uploadfiles/211.149.255.8/webid1670/uploadimage/202202/251644396647474.jpg "251644396647474.jpg") | ||

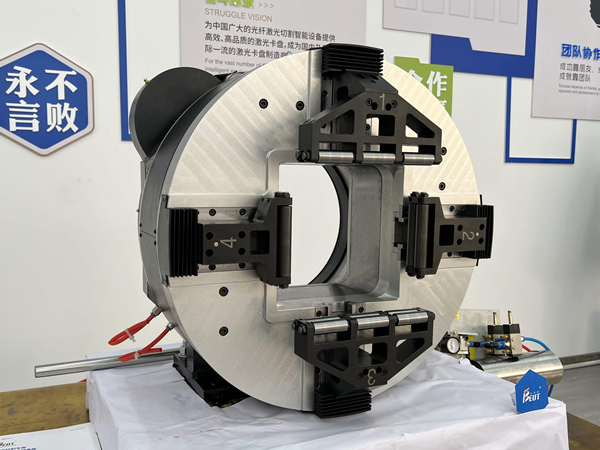

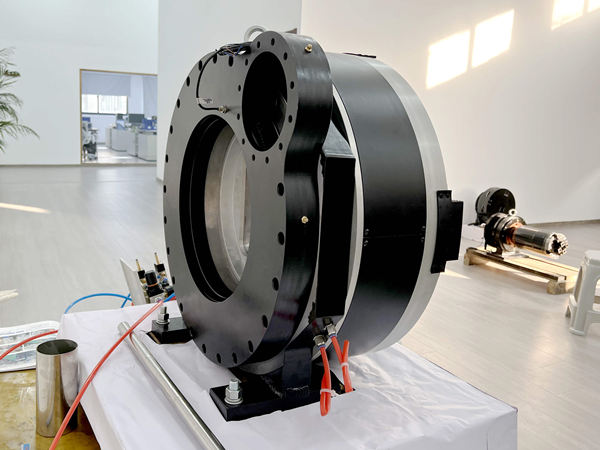

| 正面 | 背面 | 細節 | ||
| G620DF-245中?高315mm，直徑行程236mm | 方管zui大夾持尺寸：230x230mm | zui大夾緊力210kg（在0.6MPa氣壓下） |
二、參數對照示意圖
性能參數
規格 | 爪行程t (直徑mm) | zui大夾緊力kN | 許用壓力 Mpa | 極限轉速r/min | 夾緊范圍mm | 中xin高mm | 轉動慣量 Kg.㎡ | 轉動部分重量Kg | 整機重量kg |
G620DF-245 | 236 | 2.1 | 0.2-0.9 | 160 | φ6-242 | 315 | 5.2 | 120 | 250 |

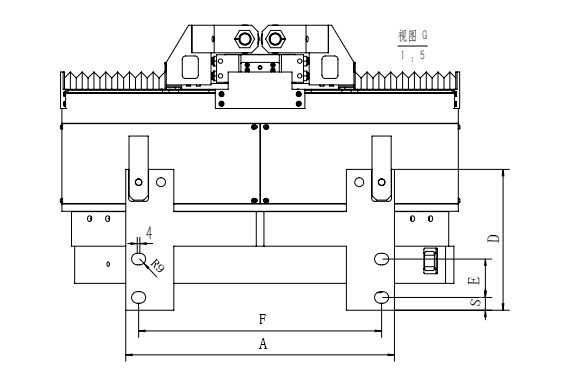

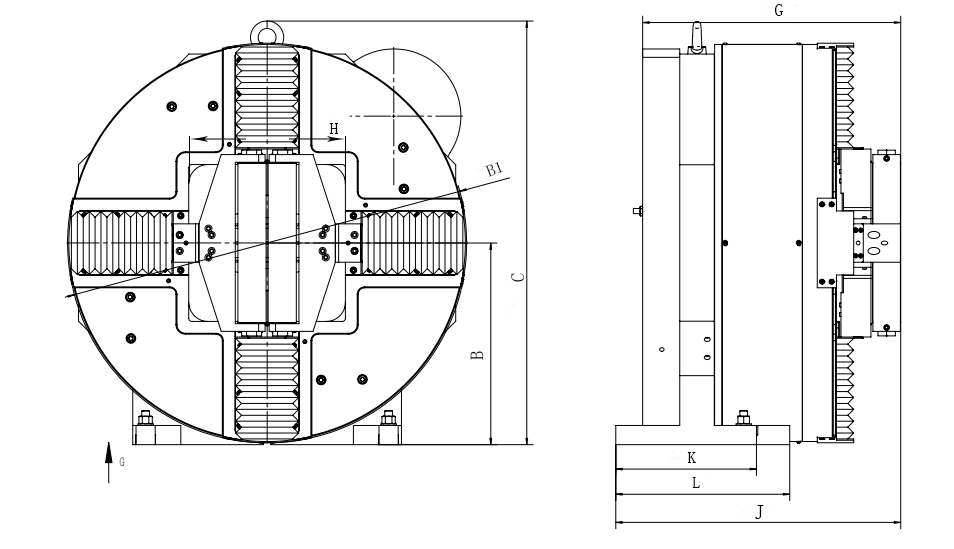

尺寸參數
型號 | A | B | B1 | C | D | E | F | G | H | J | K | L | S |
| G620DF-245 | 420 | 315 | 620 | 662 | 220 | 60 | 380 | 403.5 | 245×245 | 444.5 | 220 | 272 | 20 |
三、產品優勢
1、傳動效率和同步精度高；
2、卡盤外形尺寸相同的情況下適用的被加工管材尺寸范圍更大，能有效用于夾持薄管或易碎管件防止夾扁，突破圓孔的限制，夾持范圍更廣、更符合市場需求;
3、減速機安裝位置任意可調；
4、降低加工制造難度，有利于大批量生產；防塵效果更佳，耐污染能力更強；
5、該產品廣泛應用于專用激光切管機等管材加工機床系統。
四、測試視頻
看完方孔卡盤的介紹，接下來的這組實驗讓大家看的更直觀一些。
①正面夾管視頻
②小管薄壁管測試
③大管薄壁管測試
END
以上就是新品G620DF-245卡盤的簡介及測試，更多精彩內容持續更新中~掃碼關注我們吧！
